Navažovací systém je určen pro navažování práškových aditiv do betonových směsí v betonárnách (např.barevné pigmenty při výrobě barevného betonového zboží) nebo pro navažování komponent pro mísiče při výrobě stavebních hmot (např.tmely, spárovací hmoty apod.)

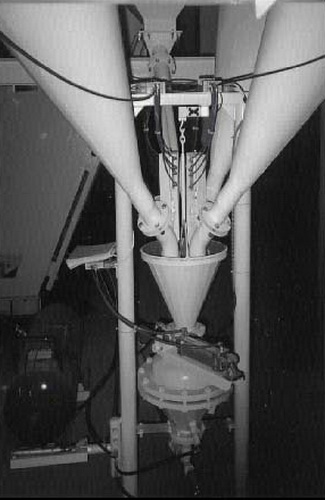

Navažovací systém lze využít pro navažování směsí libovolných sypkých, práškových, nelepivých medií, např. krmivových směsí, potravinářských směsí (verze v nerez provedení). Systém se skládá ze čtyř shodných zásobníkových jednotek vybavených dvoustupňovými pneumatickýmí dávkovači. Zásobníky jsou opatřeny v horní části otvorem umožňujícím jejich plnění z přepravních vaků “big bagů”. Jsou vybaveny pasivními filtry pro čistění vytlačované vzdušiny a pneumatickými vibračními jednotkami. Výpady z dávkovačů jsou zaústěny do navažovacího uzlu sestávajícího z nosného rámu, komorového podavače opatřeného násypkou a zavěšeného na tenzometrickém snímači síly. Násypka je ukončena uzávěrem s pneumatickým ovládáním, který současně uzavírá i vstup do komorového podavače.

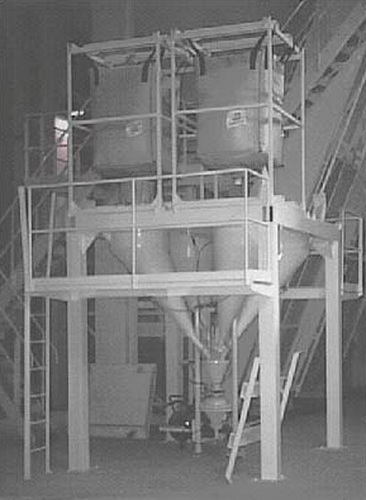

Prostor mezi dávkovači a horním okrajem násypky je utěsněn tkaninovým krytem zabraňujícím úniku jemných částic dávkovaných látek do okolního prostoru. Zásobníkové jednotky jsou umístěny na nosné rámové konstrukci opatřené dvěma pochůznými plošinami, sloužícími rovněž pro ukládání transportních rámů se zavěšenými přepravními vaky. Komorový podavač je vybaven systémem vnitřních trysek napojených přes pneumaticky ovládaný ventil na zásobní vzdušník. Na výstupu je přes pružný člen připojen k transportnímu potrubí. Potrubí je zaústěno do míchačky výstupním dílem zajišťujícím, aby byla celá navážená dávka přepravena přímo do míchané směsi s minimálními možnými ztrátami.
Navažovací systém je dále vybaven zařízením pro jeho čistění v případě změny navažovaných komponent. Toto zařízení se skládá ze samostatného zásobníku pro skladování čistícího media opatřeného pneumatickým dávkovačem. Je uloženo na nosné konstrukci spolu se zásobníkovými jednotkami. Součástí dávkovacího systému jsou rovněž transportní rámy pro manipulaci s vaky.
Navažovací a dávkovací systém je vybaven samostatnou řídící elektronickou jednotkou, kterou lze obsluhovat buď z čelního panelu nebo z řídícího pultu ve velíně.
Parametry
| Rozsah navažování (1 šarže) |
3,00 ÷ 20,00 kg |
| Přetížitelnost váhy |
50% |
| Napájení | 220 V, 50 Hz |
| Chyba vážení |
+- 20g |
| Opakovatelnost dávky | +- 20g |
| Rozsah pracovních teplot |
-20°C ÷ +50°C |
| Doba vyprázdnění komory podavače | 2 ÷ 6 min |
| Max. doba navažování (3 komponenty) |
180 s |
| Doba dopravy barvy do míchačky |
cca 15 s |
| Krytí el. částí |
IP 54 |
| Tlak a max. spotřeba vzduchu | 0,6 MPa, 20 m3/hod |
Dávkovací systém je vyroben materiálů odpovídajících evropským normán. Použité pneumatické prvky jsou od certifikovaného výrobce. Vážní čidlo je certifikováno pro požití v České republice. Každá mechanická část dodaného systému je u výrobce zkoušena v simulovaném provozu. Systém je dodáván v rozloženém stavu a montuje se na místě instalace u zákazníka.
Způsob dopravy je předmětem dohody při uzavírání kupní smlouvy. Při dopravě je nutno chránit části systému před nadměrnými otřesy a pády. Pro skladování je nutno zajistit kryté prostředí s relativní vlhkostí do 80% a rozsahem teplot -30°C ÷ +50°C.
