Navažovací a dávkovací systém je určen pro navažování a pneumatickou dopravu jednotlivých dávek práškových barev.

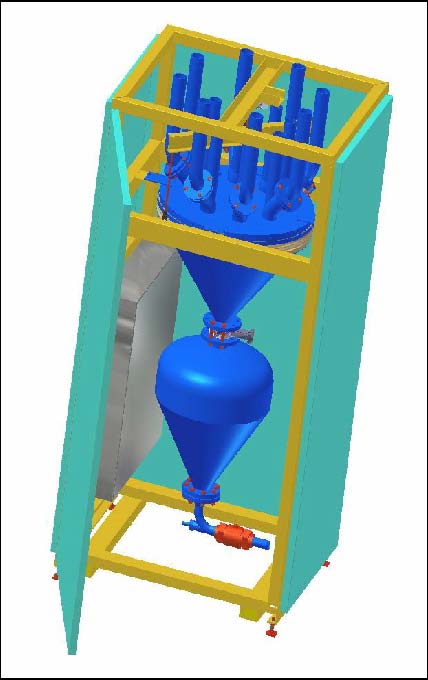

Systém se skládá nosného rámu opatřeného ze tří stran otevíratelnými stěnami. Čtvrtá strana je pevná a je v ní umístěn rozvaděč elektrického a pneumatického ovládání. Rovněž je zde umístěna řídící programovatelná jednotka pomocí které lze nastavit jednotlivé dávky a režimy provozu zařízení. Jednotku lze obsluhovat z čelního panelu, nebo z řídícího pultu nadřazeného systému.
V horní části konstrukce je navažovací systém vybaven dvěma až osmi (podle požadavků zákazníka) shodnými dávkovacími jednotkami, vybavenými na výstupu dvoustupňovými pneumatickýmí dávkovači. Dávkovací systém je v horní části opatřen vstupními hrdly umožňujícími připojení např. přepravních vaků “big bagů”. Výpady z dávkovačů jsou zaústěny do navažovacího uzlu sestávajícího z nosného rámu, komorového podavače opatřeného násypkou a zavěšeného na tenzometrickém snímači síly. Násypka je ukončena uzávěrem s pneumatickým ovládáním, který současně uzavírá i vstup do komorového podavače. Prostor mezi dávkovači a horním okrajem násypky je utěsněn tkaninovým krytem zabraňujícím úniku jemných částic dávkovaných látek do okolního prostoru. Dávkovače jsou upevněny na nosné konstrukci zařízení. Komorový podavač je vybaven systémem vnitřních trysek napojených přes pneumaticky ovládaný ventil na přívod tlakového vzduchu. Na výstupu je přes ventil a pružný člen připojen k transportnímu potrubí.
Navažovací systém je možno doplnit zařízením pro čistění dopravního potrubí od případných nálepů. Kompaktní celek je snadno manipulovatelný vysokozdvižným vozíkem, nebo jeřábem.
Parametry
| Rozsah navažování (1 šarže) |
3,00 ÷ 20,00 kg |
| Přetížitelnost váhy |
50% |
| Napájení | 220 V, 50 Hz |
| Chyba vážení |
+- 20g |
| Rozsah pracovních teplot |
-20°C ÷ +50°C |
| Max. doba navažování (pro jednu barvu) |
40 s |
| Doba dopravy barvy do míchačky |
max 20 s |
| Krytí el. částí |
IP 54 |
| Příkon | 30 W |
Dávkovací systém je vyroben materiálů odpovídajících evropským normán. Použité pneumatické prvky jsou od certifikovaného výrobce. Vážní čidlo je certifikováno pro požití v České republice. Systém je dodáván jako kompaktní celek přizpůsobený pro připojení tlakového vzduchu, el. energie a případného kabelu pro komunikaci s nadřazeným řídícím systémem.
Způsob dopravy je předmětem dohody při uzavírání kupní smlouvy. Při dopravě je nutno chránit části systému před nadměrnými otřesy a pády. Pro skladování je nutno zajistit kryté prostředí s relativní vlhkostí do 80% a rozsahem teplot -30°C ÷ +50°C.
