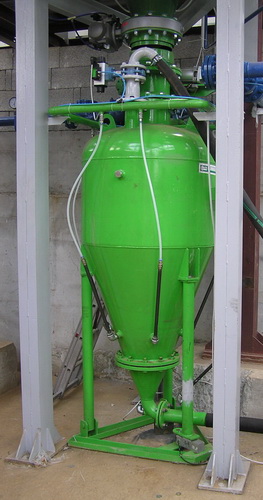

Komorový podavač sestává z válcové tlakové nádoby s kuželovou spodní částí osazenou 18 kusy speciálních fluidizačních trysek. V horní a spodní části nádoby jsou instalovány kapacitní snímače hladin signalizující úroveň hladiny materiálu během pracovního cyklu. V horní části nádoby jsou dva otvory opatřené pneumaticky ovládanýmí uzávěry. Jeden slouží k odtlakování a druhý pro plnění nádoby materiálem. Rovněž tak výstupní otvor umístěný ve spodní části nádoby je opatřen ovládaným uzávěrem. Celá nadoba včetně fluidizačních trysek je napojena na rozvod upraveného tlakového vzduchu.
Použití
Pneumaticka přeprava suchých práškových materiálů s maximální zrnitostí do 4 mm. Standardní délka přepravního potrubí 300 m s převýšením 30m. Komorový podavač je přednostně určen ke spojení s dopravním potrubím vybaveným po trase (alespoň v úvodní části) fluidizačními tryskami.
Funkce
Komorový podavač pracuje v cyklech. Ve stádiu plnicí fáze jsou oba uzávěry, dekompresní a plnicí, otevřeny a prachový materiál teče do nádoby tak dlouho, dokud hladina materiálu v nádobě nedosáhne horního senzoru hlídače hladiny. Potom jsou oba dříve zmíněné uzávěry uzavřeny. Hlavní uzávěr tlakového vzduchu je otevřen a nastává fáze tlakování nádoby a fluidizace materiálu. Po několika sekundách je vyprazdňovací uzávěr otevřen a materiál je dopravován transportním potrubím. Rychlost dopravy je snadno regulovatelná nastavením ventilů. Materiál je dopravován tak dlouho dokud hladina materiálu v komoře podavače nedosáhne senzoru hlídače dolní úrovně hladiny materiálu. Poté jsou oba uzávěry, kompresní a vyprazdňovací, uzavřeny. Další cyklus začíná otevřením dekompresního a plnícího uzávěru. Operace probíhá v plně automatizovaném režimu. Řídící jednotka ovládající přestavování ventilů je plně kompatibilní s běžnými technologickými řídícími systémy.
Parametry
| Objem komory podavače | 0,4 až 4 m3 |
| Váha tělesa podavače | cca 300 – 1400kg |
| Tloušťka stěn komory | 10/12/14 mm * |
| Max. hmotnost jedné přepravované dávky | 5000 kg |
| Max. přepravní převýšení | 40 m * |
| Max. přepravní délka transportního potrubí | 300 m * |
| Doba vyprázdnění komory podavače | 2 ÷ 6 min * |
| Doba plnění komory podavače | 10 ÷ 60 s |
| Časový rozsah kompletního cyklu | 3 ÷ 7 min |
| Provozní rozsah pracovního tlaku vzduchu | 0,4 ÷ 0,5 MPa |
| Průměrná spotřeba vzduchu pro transport materiálu | 300 ÷ 600 m3/hod * |
| Špičková spotřeba vzduchu při max. tlakovém zatížení | 1200 m3/hod |
| Max. objemová hustota transportovaného materiálu | 1600 kg/m3 |
| Max. rozměr zrn materiálu | 4 mm |
| Max. dovolená vlhkost materiálu | 0,2 % |
* Parametry závisejí na kvalitě a vlastnostech přepravovaného materiálu.
