Zvonový uzávěr AZU 200 V1

AZU_200
AZU 200-V1 -zvonový uzávěr s max. pracovním přetlakem 0,6 MPa je zařízení, určené a testované jako uzávěr nádob pro pneumatickou vysokotlakou dopravu směsi práškových materiálů se vzduchem při teplotě směsi do 160°C. Je určen pro opakované pravidelné i občasné uzavírání tlakových nádob s práškovými nelepivými materiály o maximální velikosti zrn do 4 mm, pro venkovní nebo vnitřní prostředí s nevýbušným prachem, s teplotami okolí -25°C …. +50°C.

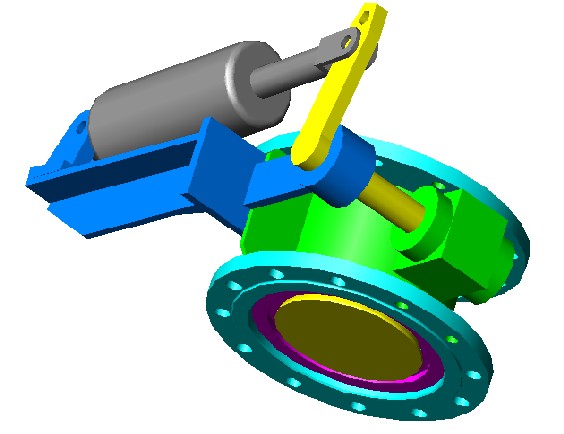

Uzávěr je tvořen tělesem válcového tvaru s horní a spodní přírubou. Těleso je opatřeno držákem pro upevnění pneuválce, pouzdrem pro uložení ovládací hřídele a uzavírací kuželovou částí, opatřenou těsněním. Tato pohyblivá část je zavěšena čepem na zvedací páce spojené s ovládací hřídelí. Hřídel je ovládaná pneumatickým válcem s pěticestným rozdělovačem tlaku, který je přes pneuventily (pneuklapky) napojen na tlakový rozvod vzduchu.

Použití

Uzávěr je určen pro opakované pravidelné i občasné uzavírání tlakových nádob s práškovými nelepivými materiály o maximální velikosti zrn do 4 mm a max. teplotě do 160 °C.

Výhody

Kompaktní konstrukce, spolehlivost, těsnost, vysoká přesnost, bezporuchový provoz, možnost snadné výměny opotřebených částí.

Parametry

Vlastní hmotnost zvonového uzávěru
cca 105 kg
Průměrná spotřeba vzduchu při cyklu zavření/otevření 0,94 l
Max. sypná hmotnost dopravovaného materiálu 1600 kg/m3
Max. velikost zrn materiálu 4 mm
Max. hmot.podíl největších zrn 2%
Max. povolená teplota dopravovaného materiálu 160°C

Rozměrové schema

AZU_200 Schema
AZU_200 Schema

Pro stažení prospektu ve formátu Adobe PDF klikněte AZU_200_zvonovy uzaver
